USB Type-C 通訊協定測試儀UTC-274 請點點此連結直通該產品頁面)

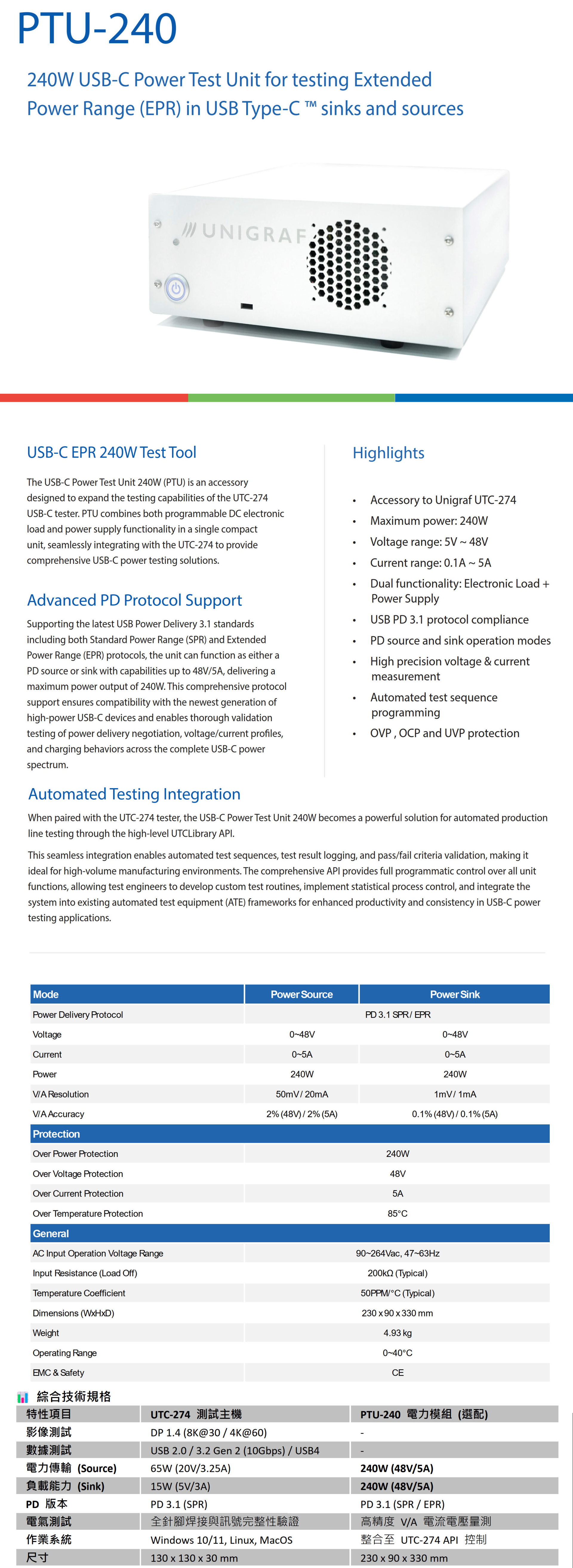

規格:
PTU-240==>240W 電力測試單元:
涵蓋整個USB-C電源應用範圍內，可針對USB Power Delivery(USB電力傳輸 或 稱 PD 快充)協議溝通、電壓／電流Profile(供電設定檔級別)，進行完整驗證測試。

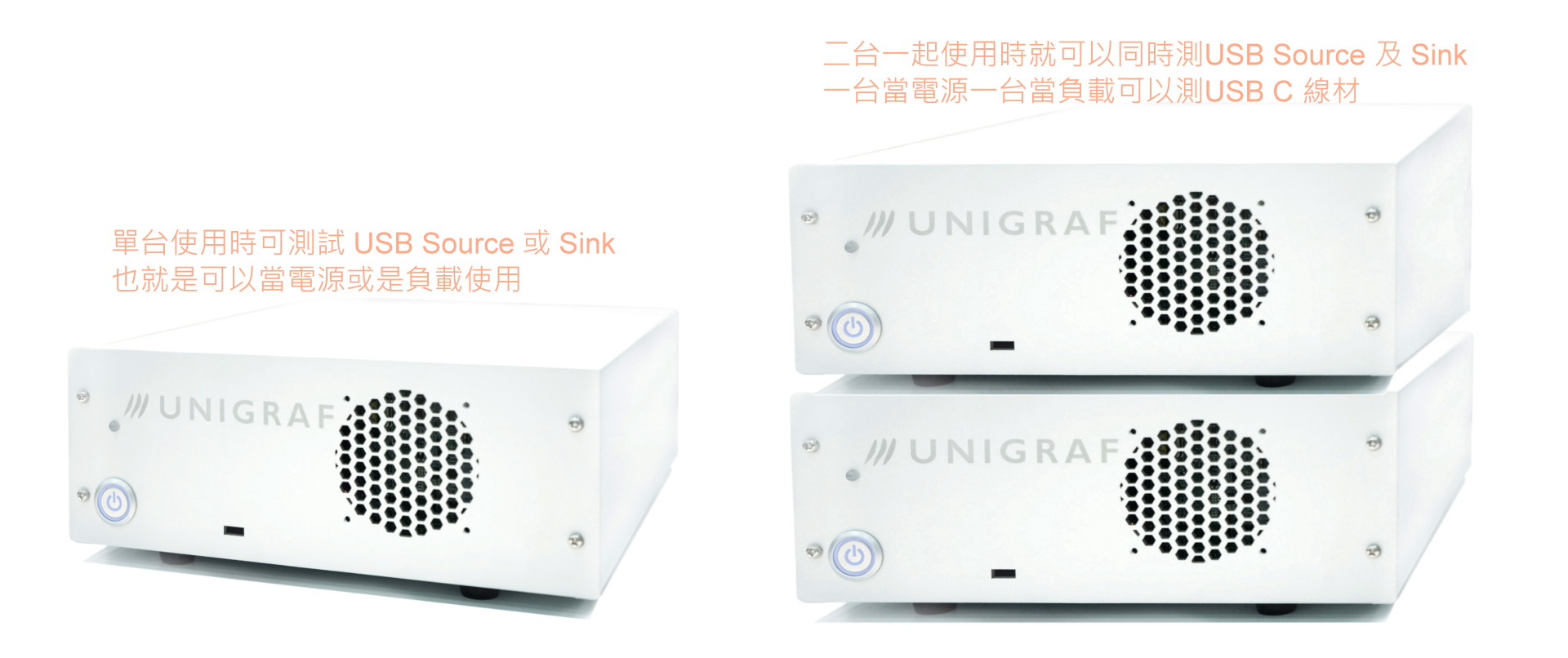

單台 PTU-240 可以做 USB Source 或 Sink 測試，也就是分別當成電源供應器或負載使用；兩台一起使用就可以一台當電源一台當負載，可用來測是 USB Type-C 線材的供電功率。
功能及產品優勢:

1. 業界最大功率：
   作為 UTC-274 的強力配件，PTU-240 專門用於測試 USB-C 的擴展功率範圍 (EPR)，最高支援達 240W 的電力輸出或負載。
2. PD 3.1 EPR 測試：
   支援最新USB Power Delivery 3.1標準;支援最高 48V / 5A (240W) 的電力供應與負載測試;包括標準功率範圍(SPR)與擴展功率範圍(EPR)協議。
3. 雙重功能：
   同時具備「可編程直流電子負載」與「直流電源供應器」功能；也就是說可以用來測USB Source 以及 Sink裝置。
4. 高精度量測：
   提供極高精度的電壓(最高1mV解析度)與電流(最高1mA解析度)感測，確保電力傳輸協定溝通無誤。
5. 全方位保護：
   內建過功率 (OVP)、過電流 (OCP) 與過溫 (OTP) 保護機制，避免待測物或本體故障。

USB Power Delivery(USB電力傳輸)相關規格：

USB PD 1.0 的 5個 profile供電設定檔級別：

• Profile 1：提供 5V @ 2A（10W），適用於智慧型手機等小型可攜式裝置。
• Profile 2：提供 5V @ 2A 或 12V @ 1.5A（最高 18W），適用於平板電腦或外接儲存裝置。
• Profile 3：提供 5V @ 2A 或 12V @ 3A（最高 36W），適用於輕薄筆記型電腦（Ultrabook）。
• Profile 4：提供 5V @ 2A、12V 或 20V @ 3A（最高 60W），為 Micro-USB 能支援的最大規格，適用一體機（AIO）電腦。
• Profile 5：提供 5V @ 2A、12V 或 20V @ 5A（最高 100W），適用於大功率筆電、工作站、液晶顯示器與平面電視。

USB PD 2.0 的 4種供電規格：

• 5V 檔位：最大支援 3A（最高 15W），基本涵蓋手機與小型穿戴配件。
• 9V 檔位：最大支援 3A（最高 27W），適用於智慧型手機與相機等行動裝置。
• 15V 檔位：最大支援 3A（最高 45W），適用於平板電腦與小型筆記型電腦。
• 20V 檔位：一般線材最高支援 3A（最高 60W），適用於主流筆電。
使用 5A 專用線材（具備電子標籤 E-Marker）時，最大支援 5A（最高 100W），適用於高效能筆電或大型顯示器。

USB PD 3.0 的 供電規格：

• 和 USB PD 2.0 相同，加入可程式化電源供應，簡稱PPS，特色是可以動態調整功率，並可相容各家快充協定，達成統一，比如最新可支援高通的QC4+快充。

USB PD 3.1 新增的 3種供電規格：

標準功率範圍（SPR）

• 基礎：沿用原先的 PD 3.0 內容。
• 最大功率：維持 100W 上限。
• 固定電壓檔（Fixed PDO）：提供 5V、9V、15V、20V（電流支援 3A 或 5A）。
• 可調電壓技術：支援 PPS（Programmable Power Supply），以 20mV 步進動態微調。

延伸功率範圍（EPR）

• 基礎：突破 100W 限制，最高支援至 240W（48V / 5A）。
• 新增固定電壓檔（Fixed PDO）：
• 28V：最高可達 140W (28V / 5A)
• 36V：最高可達 180W (36V / 5A)
• 48V：最高可達 240W (48V / 5A)
• 新增可調電壓檔（AVS, Adjustable Voltage Supply）：
• 支援 15V–28V、15V–36V、15V–48V 三種區間可調。
• 以 100mV（0.1V）為最小步進調整，不支援電流限制（Current Limit）操作。
