芬蘭Unigraf UTC-274 USB 3.2 Gen 2 (10Gbps) 標準測試儀

特色

在快速發展的 USB-C 市場中，確保產品符合最新的通訊協定與電力傳輸規範至關重要。Unigraf 提供全方位的自動化測試工具，涵蓋從 R&D 開發到生產線端的高效率測試需求，特別針對 USB4、DisplayPort™ Alternate Mode(UTC-274) 與 240W EPR (Extended Power Range) (PTU-240)提供完善支援。

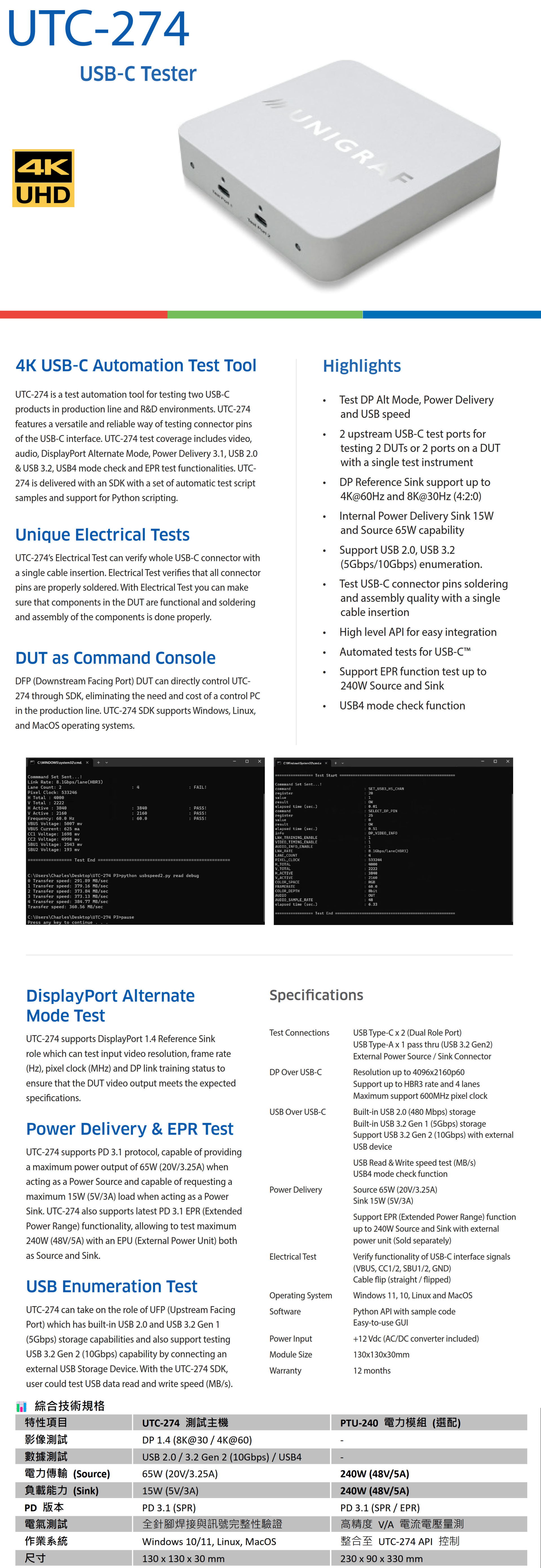

型錄

商品介紹

USB EPR 240W PD 3.1 測試方案 (請點點此連結直通該產品頁面)

UTC-274 是一款USB Type-C 介面的多功能測試儀器，專為生產線與研發環境設計，僅需一次插拔即可完成全面的電氣與通訊協定等功能測試。且外形小巧透過筆電連線及SDK即可直接進行測試。
核心功能及產品優勢:
  1. 多協定支援：
    涵蓋 Video DP替代模式(DP Alt Mode)、Audio、USB 2.0/3.2/USB4 模式檢查及 Power Delivery 3.1。
  2. 獨家電性測試功能 (Electrical Test)：
    可驗證 USB-C 接頭所有針腳的焊接品質及組裝完整性，以及 USB-C 迴路各元件功能正常，確保 DUT（待測物）功能正常。
  3. 影像測試：
    支援 DisplayPort 1.4 Reference Sink模式，可測試輸入影像解析度，更新率(Hz)、Pixel Clock (MHz)以及DP Link Training狀態，確保 DUT（待測物）功能正常。
    最高解析度達 8K@30Hz (4:2:0) 或 4K@60Hz; 不支援畫素(Video Pixel)檢測功能。
  4. 自動化編程：

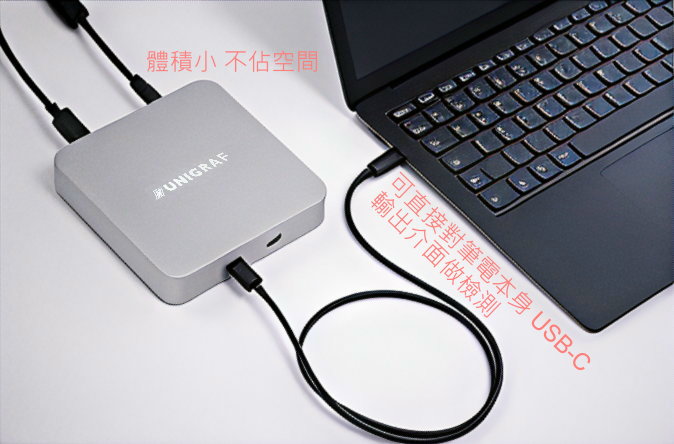

    接上筆電即可進行測試(亦可直接對筆電本身做測試)提供高階 API 與 Python 腳本支援，相容於 Windows、Linux 與 MacOS。
  5. 雙埠測試：
    具備 2 個 Upstream 測試埠，可同時測試兩個產品或單一產品的兩個連接埠。
  6. Power Delivery 電力傳輸協議測試：
    單機本體做為 Source 輸出時最大可達 56W (20V/3.25A)；做為 Sink 負載時，最大可達 15W(5V/3A)。
    若需要更大瓦數請參考 PTU-240 EPU 最大可達 240W 的 PD 3.1 規格。
  7. USB Enumeration測試：
    UTC-274支援作為UFP (Upstream Facing Port)裝置，內建USB 2.0與USB 3.2 Gen 1 (5Gbps)儲存功能，並可透過外接USB儲存裝置來支援USB 3.2 Gen 2 (10Gbps)測試。搭配UTC-274 SDK，使用者可進一步測試USB資料的讀寫速度(MB/s)。
