德國PMK UFCS-CHOKE 共模扼流器 (Common Mode Choke) >4.5 GHz頻寬

特色

PMK 製 UFCS-CHOKE 共模扼流器 (Common Mode Choke) 主要用於解決共模雜訊問題
SiC/GaN 研發人員在量測 Switching Loss 時最大的痛點為「高頻寬」與「抗干擾」；在高電壓、高頻切換環境下（如半橋/全橋電路），共模干擾 (Common Mode Noise) 是量測中最棘手的問題。 PMK 的 Ultra-Fast Common Mode Choke 具備 >4.5 GHz 的頻寬。它被設計用來連接 UFCS 分流器與示波器，能顯著抑制地迴路電流 (Ground Loop Currents) 並減少因高速電壓/電流瞬變產生的「地電位抬升 (Ground Lift)」效應。
使用手冊
型錄

商品介紹

核心功能及產品優勢:
  1. 提高信噪比：
    透過這款 Choke，可以有效消除量測波形中的高頻雜訊，讓 Switching Loss 的積分計算更準確。
  2. SMA/BNC轉接線：
    透過SMA/BNC 轉接線與低損耗同軸電纜連接至示波器(50Ω耦合) 可取得最佳波形訊號。
  3. 高 CMRR 探棒：
    若需量測上橋的高邊電流(High Side Current)，建議搭配 PMK 的 FireFly® 光纖隔離電壓探棒，以獲得最高的共模抑制比。
可搭配使用的Shunt(分流器共有下列5個型號):

UFCS-R001=>1250A/600MHz/1mΩ (點此連結直通該產品頁面)

UFCS-R005=>300A/900MHz/5mΩ (點此連結直通該產品頁面)

UFCS-R011=>105A/1GHz/11mΩ (點此連結直通該產品頁面)

UFCS-R024=>70A/1GHz/24mΩ (點此連結直通該產品頁面)

UFCS-R052=>50A/900MHz/52mΩ (點此連結直通該產品頁面)

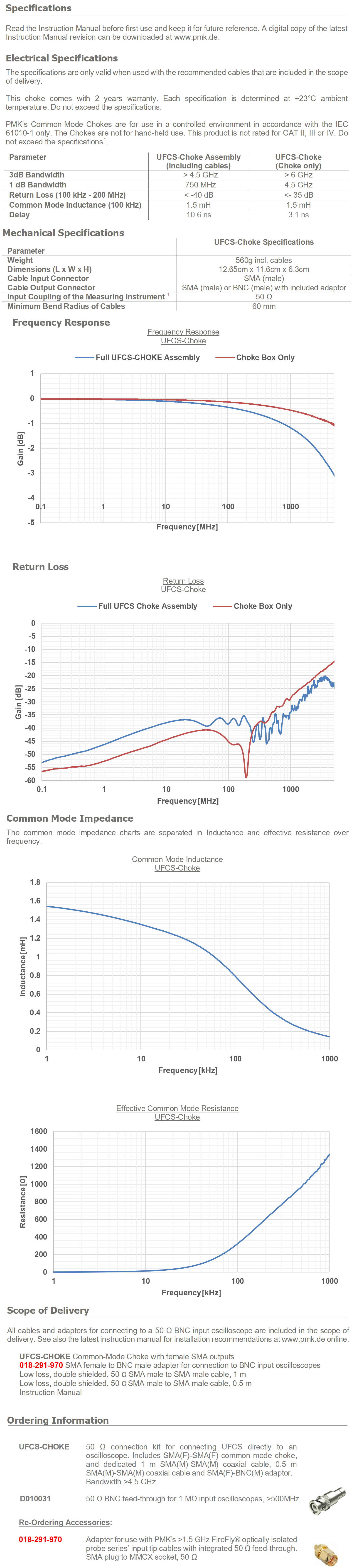

規格:
