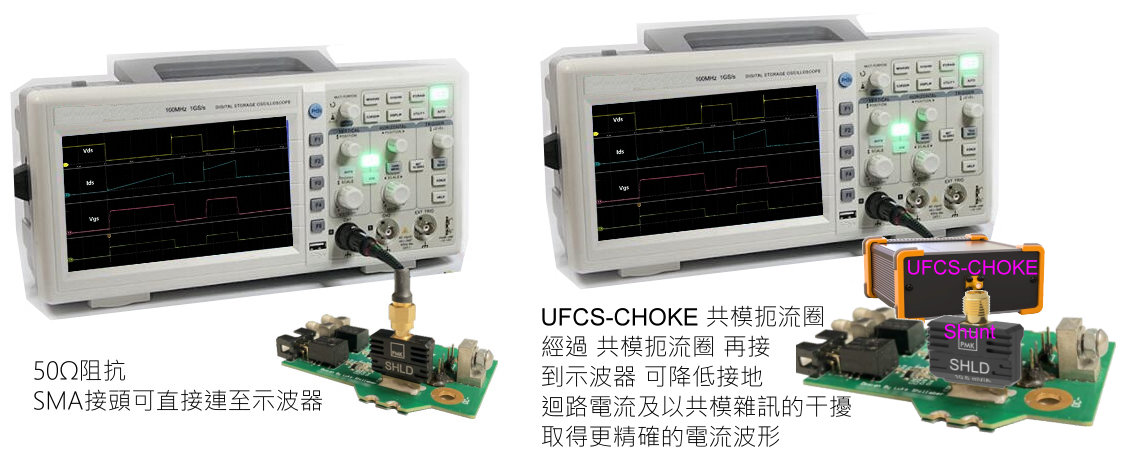

PMK UFCS-R0xx 系列 Shunt 為 SMA 接頭，可透過 SMA 轉 BNC 線材 直接拉到示波器取得電流波形；若是要量測高頻訊號，可再加購 UFCS-CHOKA 共模扼流圈(過濾器) 用以降低接地圖路電流以及共模雜訊的干擾，進而取得更精確的量測結果
PMK Shunt 的 SHLD 接點應用:SHLD(Shield) 等同是被測電流迴路的另一個接點，不一定是接地點，連接示波器或是頻譜使用時，此接點要接到儀器的 接地點，就如同是一般示波器被動探棒的接地點一樣，如此即可測得 Shunt 分流電阻上的電壓變化，進而取得電流波形，亦可以避免高電壓造成意外的損壞。

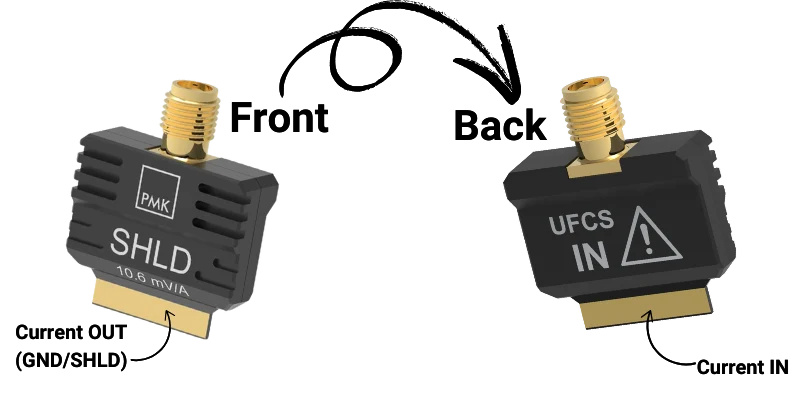

PMK Shunt 本體有標示 IN 和 SHLD 請按照標示銲在待測電流回路上，IN 為電流輸入端。

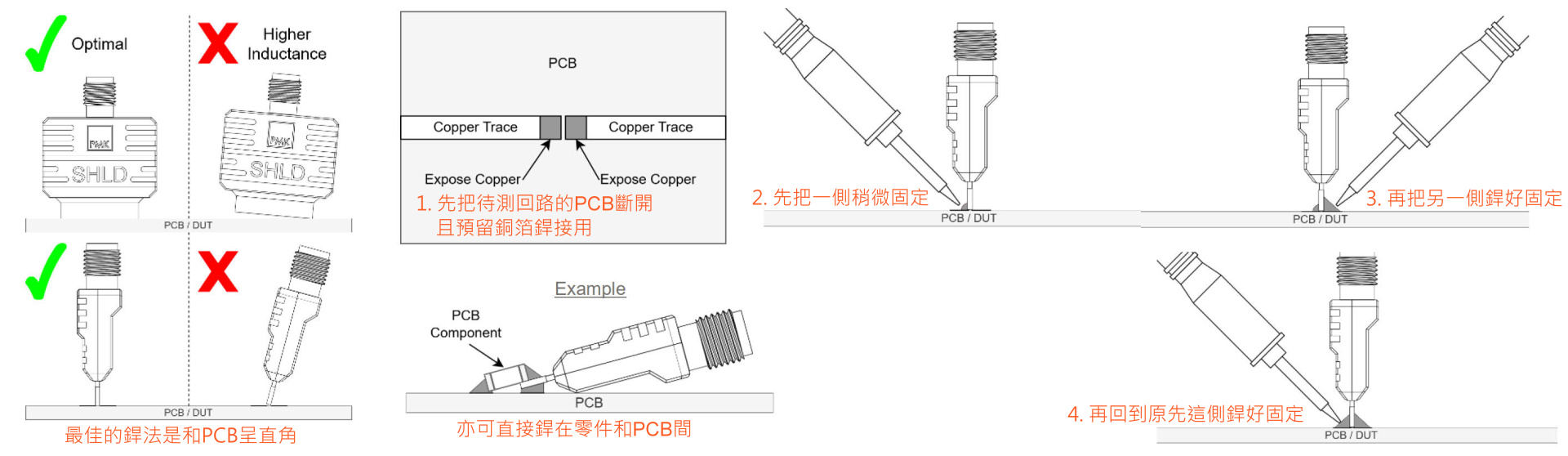

銲接時要和PCB呈垂直角度為最佳，亦可銲在零件和PCB之間，這樣就不用斷開電流迴路的銅箔。
建議的銲接方式如下圖，先稍微固定，銲好另一側後再回來固定整個 shunt。

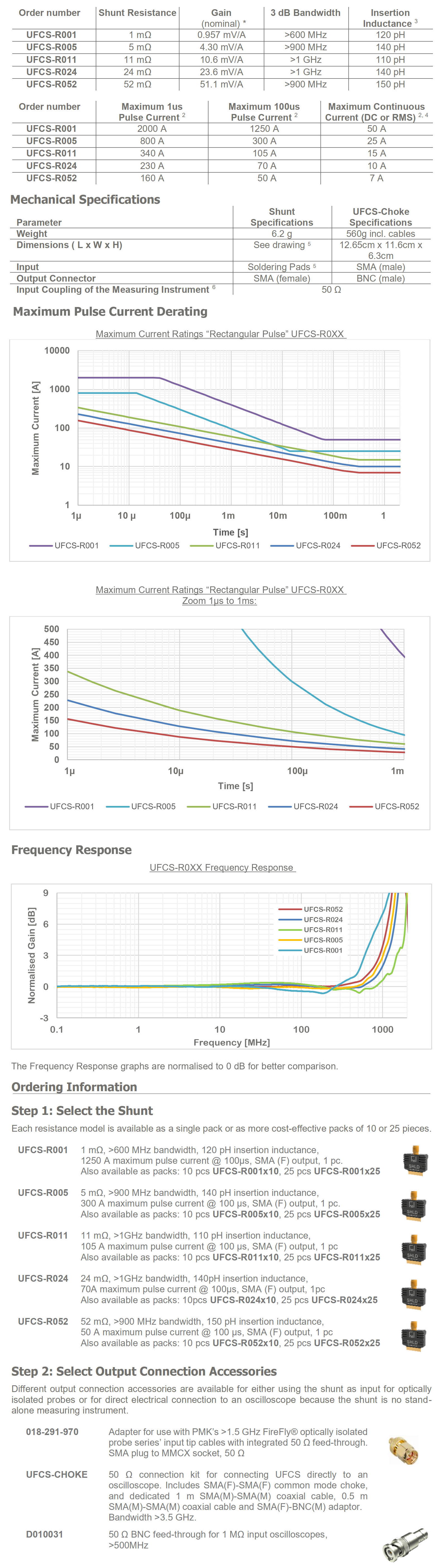

規格:
德國 PMK 的 UFCS (Ultra-Fast Current Shunt) 系列電流分流器，是針對 SiC/GaN 新一代第三類寬能隙 (WBG) 半導體的開關損失 (Switching Loss) 量測時，由於電流的上升/下降時間極短 (di/dt極高)，而傳統的電流探棒（如 Rogowski Coil 或一般夾式電流探棒）往往受限於頻寬不足或寄生電感過大，無法捕捉到真實的波形而新開發設計的。
核心功能及產品優勢:
- 高達 1 GHz 以上的頻寬:
UFCS 系列具備高達 1 GHz 以上的頻寬（部分型號 >600MHz 至 >1GHz），這對於捕捉 GaN 功率元件奈秒級 (ns) 的開關轉換至關重要，能精準量測開關瞬間的電流過衝 (Overshoot) 與振鈴 (Ringing)。
- 極低插入電感 (<200 pH)：
其插入電感低於 200 pH。在高速切換電路中，傳統分流器的寄生電感會產生感性電壓降，干擾量測結果並改變電路特性；UFCS 的超低電感特性確保了量測結果能反映元件的真實性能。
- 非感性頻率響應：
設計上優化了頻率響應，使其在極寬的頻率範圍內保持阻抗穩定，這對於精確計算 P=V×I 進而得出開關損失 (Eon/Eoff) 非常關鍵。
- 安裝方式：
採用 Solder-in (焊接式) 設計，以最小化接觸電阻與寄生電感。
全系列共有6個型號(含選購的共模扼流器):
UFCS-R001=>1250A/600MHz/1mΩ (點此連結直通該產品頁面)
UFCS-R005=>300A/900MHz/5mΩ (點此連結直通該產品頁面)
UFCS-R011=>105A/1GHz/11mΩ (點此連結直通該產品頁面)
UFCS-R024=>70A/1GHz/24mΩ (點此連結直通該產品頁面)
UFCS-R052=>50A/900MHz/52mΩ (點此連結直通該產品頁面)
UFCS-CHOKE=> 4.5 GHz頻寬 消除高頻雜訊提高訊噪比 (點此連結直通該產品頁面)
